欣裕华线缆-看导线是几分裂
编辑:内蒙古欣裕华线缆有限责任公司   发布时间:2018-07-31

欣裕华线缆-看导线是几分裂

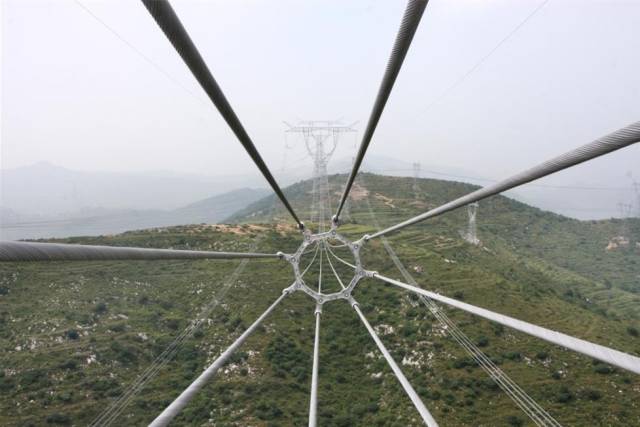

               先说分裂数,正如下面这张图片显示的,对于ABC三相中的每一相导线,都是分成好几股的,比如下面这个1000千伏特高压输电线路就分了8股,叫“八分裂”导线。之所以一相导线要分裂成好几股,是要把导线的“等效直径”扩大,相当于用几股较细的导线(相对较细,其实也有女生的手腕子粗),围成一个近似圆形,相当于把整相的导线直径“等效”扩大了。


               扩大“导线直径”有这么几个原因:

                           (1)是交流电有“趋肤效应”,因为自感的原因,电流大部分都在导线表面流动,导体中间几乎没有电流,把导体弄成管状可以简约材料减轻重量,既然是管状,不如弄成分裂导线代替管状线;

                           (2)是高压输电线电流很大,要求导线的电阻低,电阻与导线的面积成反比,因此本来要用很粗管状导线代替,现在就用分裂导线了(在变电站里还是用管母线);

                           (3)是导线越粗,导线表面电场强度就越低,电晕就越小。电晕是对电能的损耗,我们当然希望把导线弄粗些,降低表面场强及电晕。

               电晕是一种放电现象,雨天在输电线周围可能会听到“兹兹”的声音,那就是电晕的声音,夜里也能看到导线在发微弱的光,当然电晕也不是只有坏处,以后可以细说。

               由电晕的“兹兹”声,也会带来无线电干扰,这也是为什么直流导线也要分裂的原因,都是为了降低电晕。

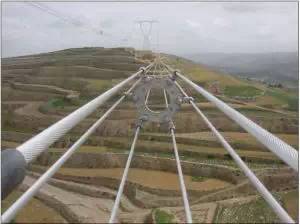

               在1000千伏以下还有750千伏的超高压输电线路,这个电压等级只在我国的西北电网使用,欧洲倒也有765千伏这个电压等级的线路。750千伏电压等级一般用六分裂的导线。

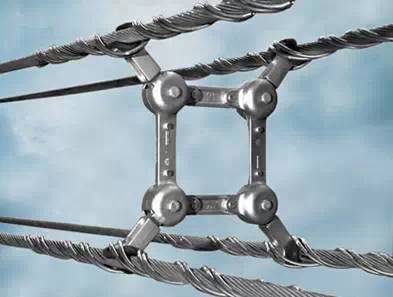

               500千伏的是按规程是四分裂导线,不过据观察,现在六分裂导线居多了,尤其在大城市周边,可能是输送功率大了。

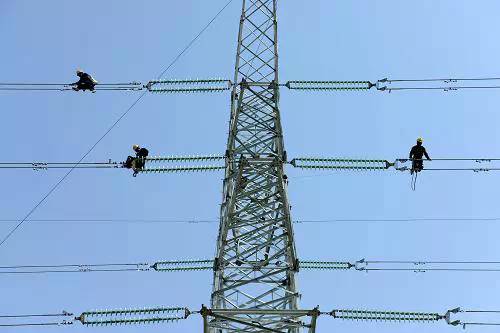

                220千伏的一般是两分裂,110千伏及再往下的电压等级就不用分裂导线了,单根就行,电晕已经不严重了。


               不过可能因送电功率大的原因,某些地方也能见到220千伏四分裂,110千伏两分裂。三分裂的导线理论上有,但还真没怎么见过。
